Dibujos de Ascensores

¿QUÉ ES EL DIBUJO Y EL PROYECTO DEL ELEVADOR?

Proyecto de ascensor Es el proyecto que incluye el resultado del diseño del ascensor, que se instalará en el edificio y cuyas condiciones mínimas se determinan en el anteproyecto, y la descripción, plano, especificaciones técnicas, cálculos y demás documentos complementarios.

¿En qué consiste el dibujo y el ascensor proyecto?

Los proyectos de ascensores incluyen planos de hueco de cabina de ascensor, secciones verticales, secciones de puertas, diseños de poleas, planos de salas de máquinas / poleas. Incluye cálculos de sección, cálculos de potencia de motor, dibujos eléctricos, diagramas de panel como proyecto eléctrico de ascensor. Para obtener contenido detallado, continúe bajando la página.

¿Quién diseña el proyecto del ascensor?

Debe ser diseñado y dibujado por ingenieros mecánicos y eléctricos con experiencia en proyectos de ascensores. CEMKA Engineering es una organización de proyectos autorizada y certificada en Diseño de Ascensores y Planificación de Proyectos. Siempre le brinda un servicio preciso y rápido con su personal experimentado,

Autorizado y experimentado Firma Proyecto

CEMKA Engineering es una organización de proyectos autorizada y certificada en Diseño de Ascensores y Planificación de Proyectos. Siempre le brinda un servicio preciso y rápido con su personal experimentado,

¿Por qué?debo obtener Servicio de Proyectos de CEMKA?

El personal con experiencia en el Proyecto
Oficina de planos en la firma cemka
Orden de trabajo prevista con CEMKA CRM
Sistemas de respaldo avanzados

¿Qué se debe incluir en el dibujo mecánico en el proyecto del ascensor?

foto-26-900x600

1) En la cubierta del proyecto del ascensor; información sobre el ingeniero que llevó a cabo el proyecto, información sobre el propietario o su representante, información sobre la ubicación del edificio, tipo de conducción del ascensor, número de ascensor, capacidad, clase, distancia de viaje, número de paradas, velocidad, dimensiones de la cabina , información del carril guía de la cabina y del contrapeso, ubicación de la sala de máquinas y potencia del motor, información del cable, (si existe) área de la sección transversal del pistón hidráulico, (si existe) tamaño del pistón, tipo de control y número (s) de serie y listas de materiales utilizados en el diseño.

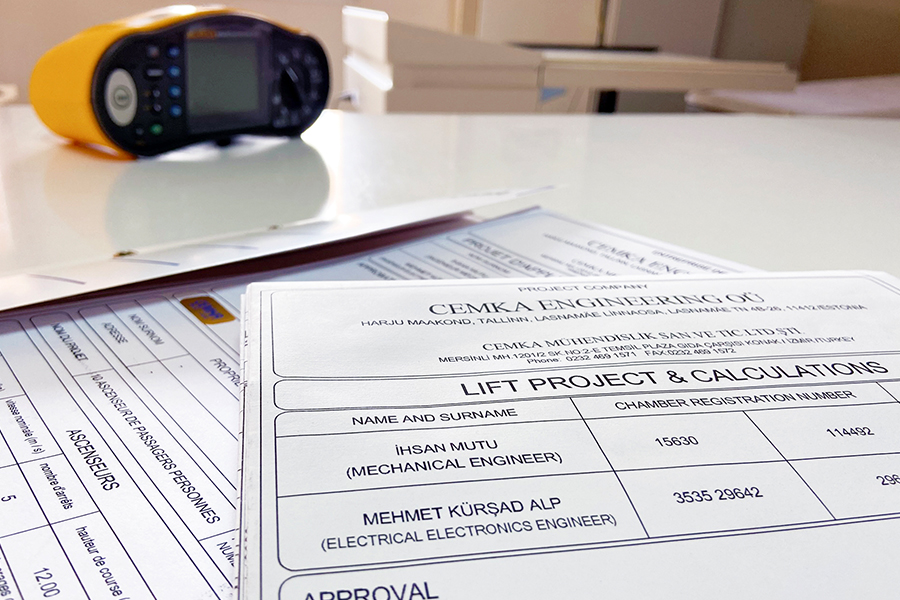

2) En cálculos de proyectos de ascensores; teniendo en cuenta la capacidad y el tipo de propulsión en el anteproyecto del ascensor, los cálculos en la norma de producto correspondiente según el tipo de propulsión del ascensor (cálculo del cable, cálculo del carril guía, cálculos de resistencia a presiones extremas, cálculo de la capacidad de propulsión y cálculo de flexión del pistón, según al diseño, se realizan cálculos estáticos de cargas entrantes, cálculo de potencia del motor según el motor seleccionado y otros cálculos de resistencia).

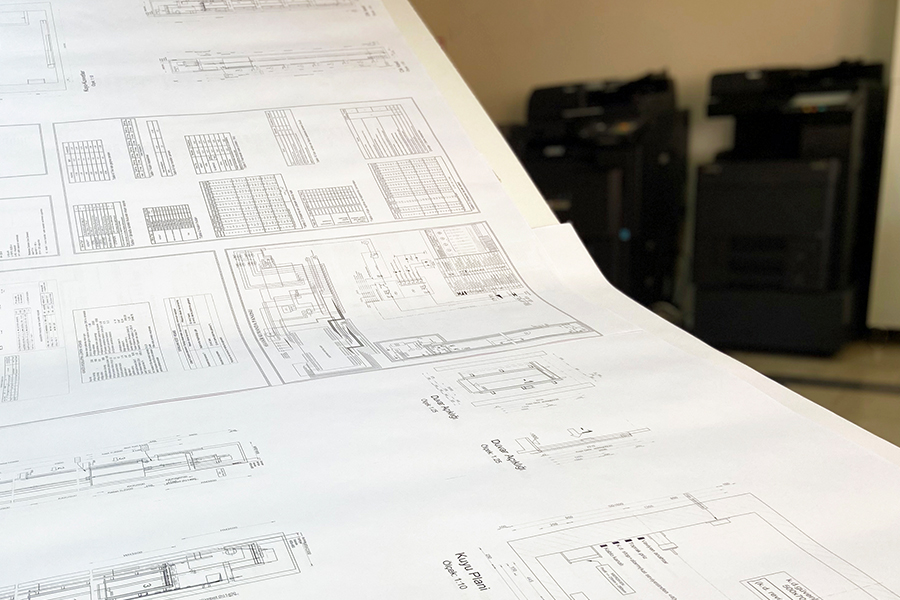

3) En los dibujos del proyecto del ascensor; plano de distribución del pozo, secciones horizontales y verticales del hueco del ascensor, distribución de la sala de máquinas, secciones horizontales y verticales de la sala de máquinas, plano del orificio de la cuerda del piso del pozo, soporte de la máquina, conexión de la cuerda, puerta de parada, dimensiones de la cabina, conexión del riel-brida, diámetro de la polea máquina-motor y dibujos de detalle de ángulo de envoltura, dibujos de detalle de conexión de riel-consola, si los hay, se incluyen otras características detalladas.

¿Qué debería incluirse en el plano eléctrico del proyecto del ascensor?

1) Cálculos de caída de tensión en el proyecto eléctrico del ascensor, cálculo de la potencia del motor, cálculos de la sección del cable, línea de suministro de electricidad de la mesa del ascensor, plan de iluminación de la sala de máquinas del ascensor y de la cavidad del pozo, cálculo de la intensidad de la iluminación de la sala de máquinas y del pozo, sistemas de protección y puesta a tierra, plan de distribución del pozo , distribución del apartamento de maquinaria, sección longitudinal del hueco del ascensor.

2) En el proyecto eléctrico del ascensor, la sala de máquinas, las líneas de enchufe y la mesa de potencia del ascensor del grupo motor de la máquina son alimentadas por líneas de columnas separadas de la mesa principal de distribución del edificio. La línea de conexión a tierra de la mesa de potencia del elevador se tira por separado de la barra colectora equipotencial del edificio.

3) En el proyecto eléctrico del ascensor, también controle los circuitos y esquemas de principio, cálculo y conexiones si hay un dispositivo de rescate de emergencia, instalación de comunicación interna e inalámbrica, la colocación y conexiones de los circuitos de parada de emergencia en el pozo, la conexión del piso y circuitos de bloqueo de puertas y cables de señal, inversor para el circuito de ascensores rápidos continuos y esquema de conexión de documentación y motor, conexión de ascensor de emergencia con sistema de presurización del edificio, conexiones de contactos de seguridad utilizados en ascensor, conexión al dispositivo de elevación del piso y sistema de control, conexión de terremoto y sistema de alerta de incendio al sistema de ascensor si es necesario.

foto-45-900x600

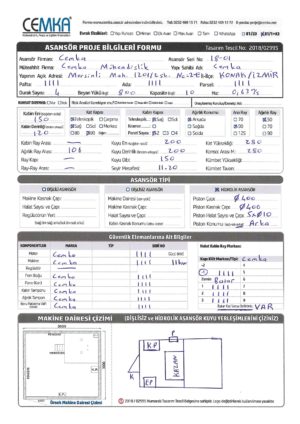

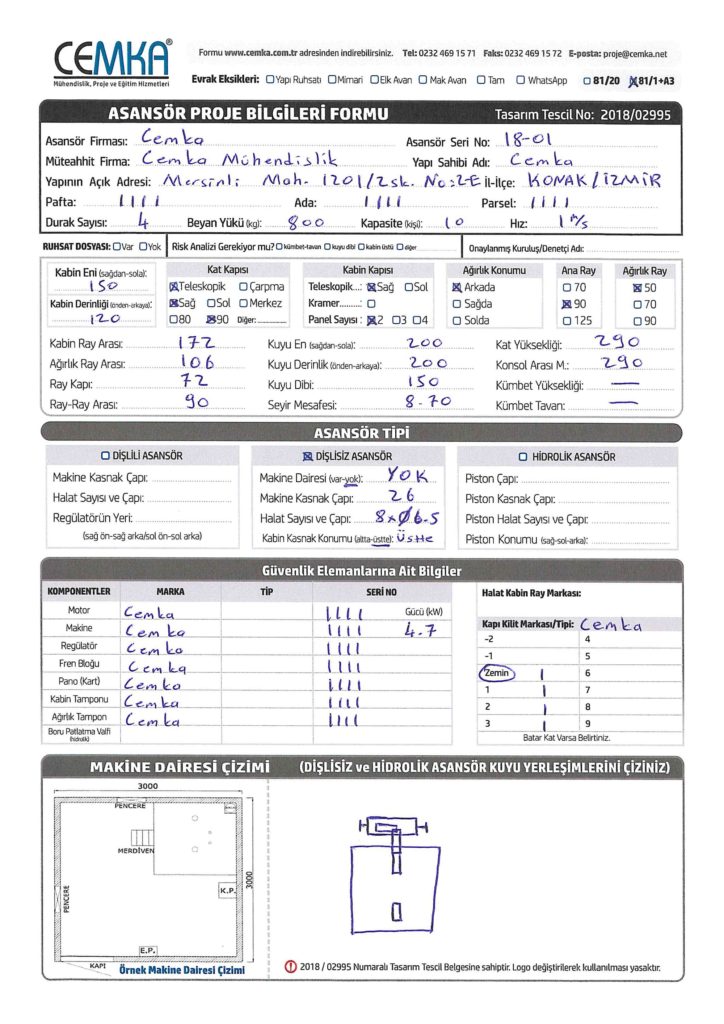

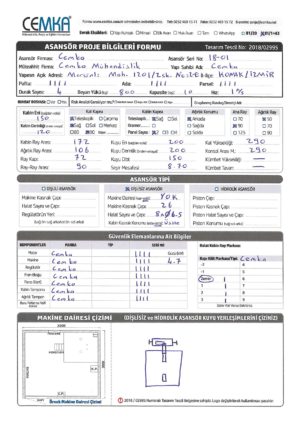

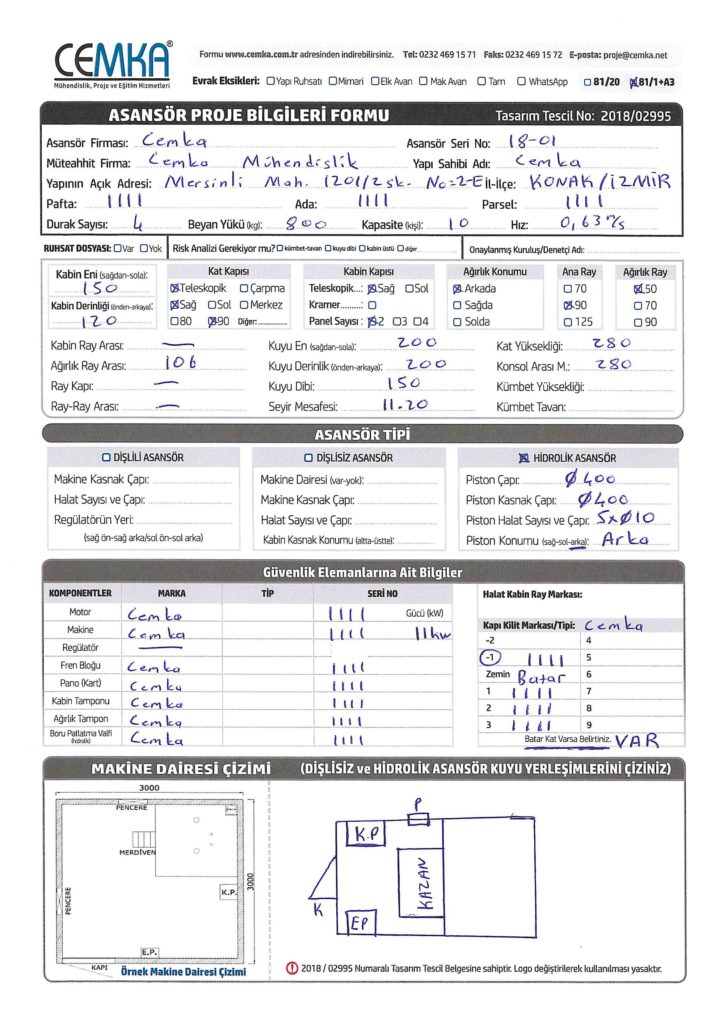

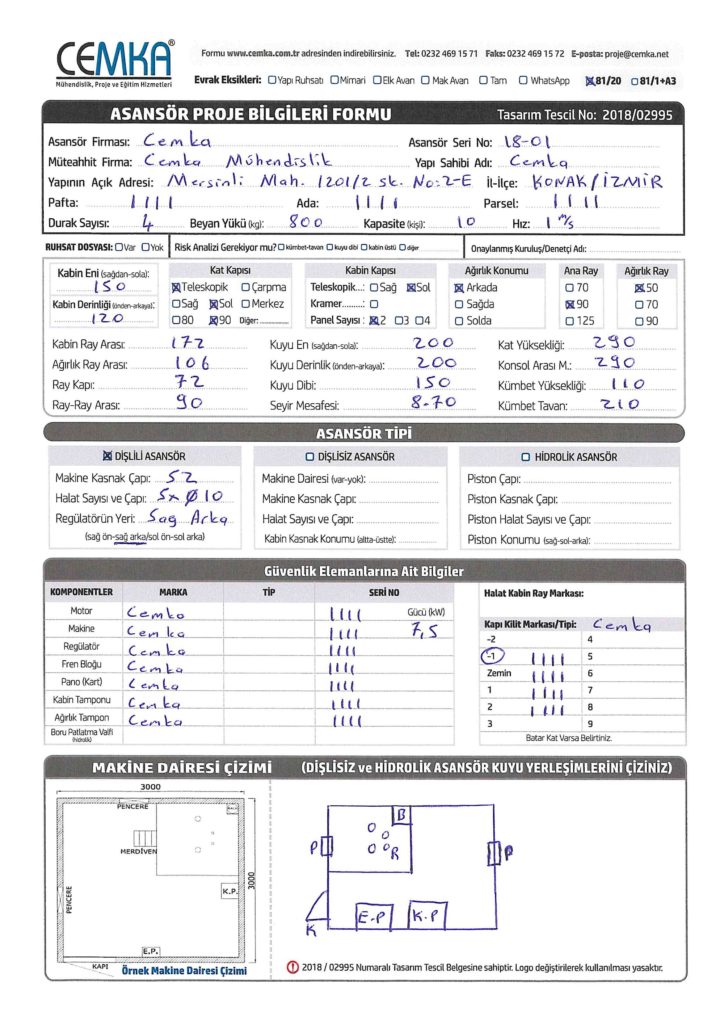

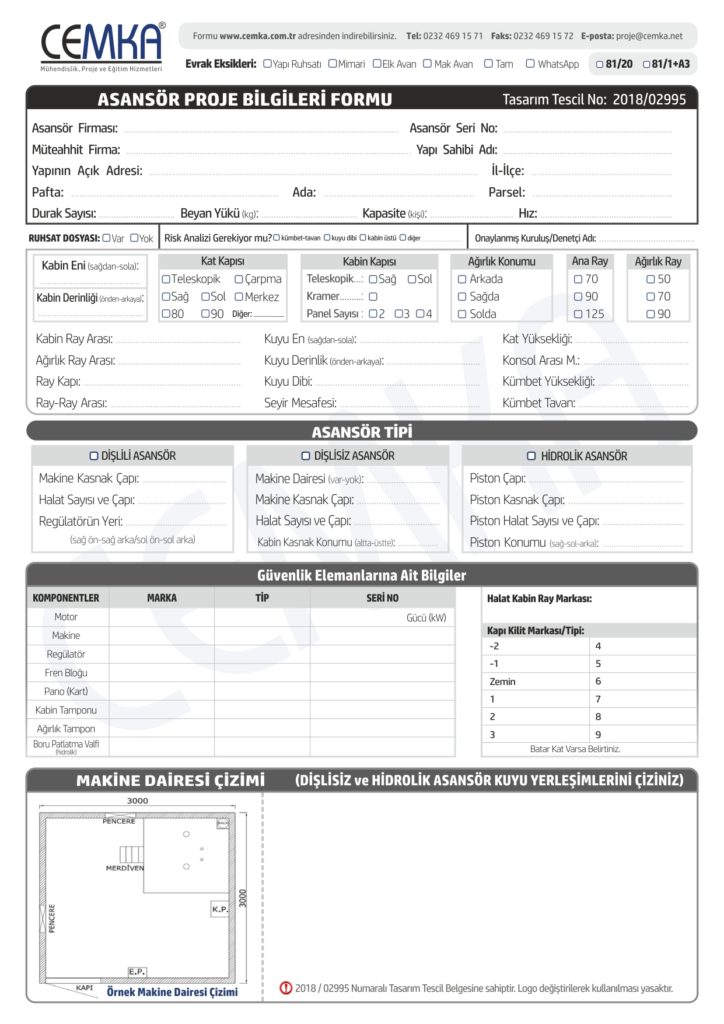

Ejemplos de formularios de proyecto de ascensor llenos
